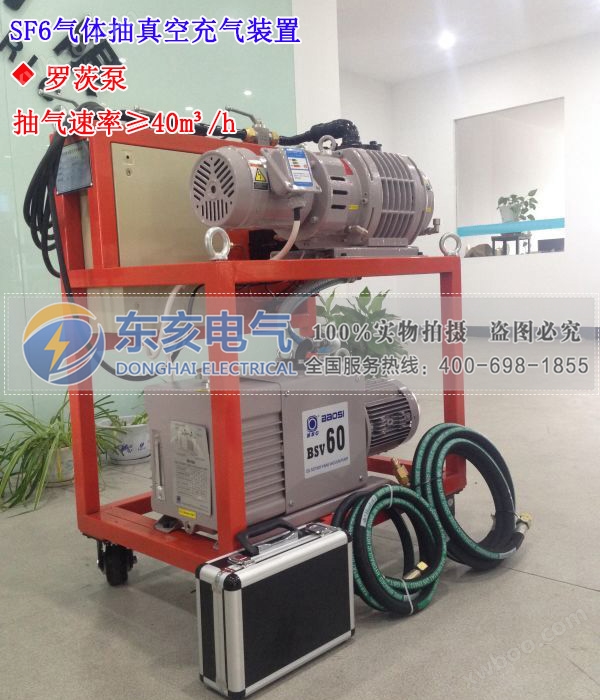

SF6气体抽真空充气装置主要用于瓷柱式SF6断路器、互感器及其它SF6电器的安装、运行、维护时抽真空、真空度测定等。是一种紧凑的SF6气体充气抽气装置，整个充气和抽真空装置装在一个非常坚固的金属车架上，即使在碎石路面也能行走自如。整个SF6气体充气和抽真空装置包括：真空泵、指针式真空表、调节阀、输气管以及维护SF6断路器的必须的阀门和仪表控制部件。

SF6气体抽真空及回充装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作，同时本装置亦可用作其它部门抽真空和回充气体的设备。

1、快速抽气

2、调压充气

3、结构坚固

4、高精度热偶真空计

5、式真空度显示（可按用户要求配置其它真空表）；

6、配有各类进口、国产SF6电器设备连接接头 ；

7、根据用户设置的时间或真空度，自动抽真空；

8、多种保护功能，有效保证真空泵安全运行；

9、维护方便，装置都采用了性能优良的部件，长时间使用也无需维修。

1、定义：抽真空是制冷设备生产或维修过程中，充注制冷剂前的一个必不可少的重要工序。即用真空泵与制冷系统管路相连接(一般是高低压侧同时连接),将系统管路中的不凝性气体和水分等排除的过程。

2、抽真空充气装置主要用于瓷柱式SF6断路器、互感器及其它SF6电器的安装、运行、维护时抽真空、真空度测定等。

3、整个SF6气体充气和抽真空装置包括：真空泵、指针式真空表、调节阀、输气管以及维护SF6断路器的必须的阀门和仪表控制部件。

4、SF6抽真空充气装置是一种紧凑型的，整个充气和抽真空装置装在一个非常坚固的金属车架上，即使在碎石路面也能行走自如。

1、真空泵速率：8升/秒(28.8m³/h)

2、真空泵样式：直联泵

3、冷却形式：风冷

4、环境温度：-10℃~40℃

5、电 源：AC220V

6、适 用 于：开关补气/设备抽真空

7、本装置除了具有SF6气体抽真空及回充需要的所有功能外，还具有以下特点：

8、数字式真空度显示（可按用户要求配置其它真空表）；

9、配有各类进口、国产SF6电器设备连接接头 ；

10、根据用户设置的时间或真空度，自动抽真空；

11、多种保护功能，有效保证真空泵安全运行；

12、维护方便，装置都采用了性能优良的部件，长时间使用也无需维修。

13、外型：90cm×65cm×1200cm（长×宽×高）

14、重量：350Kg 左右

15、工作电压：380~460V 50Hz交流电

16、噪音水平：<78dB（A）
