ETA 6210は標準的なminiPCieサイズのWiFi通信モジュールで、モジュールコアチップはNXPのiMX 6 ULLとAP 6181 WiFiチップで、Linuxをプリインストールし、IoTアプリケーションに向けている。特に、ETA 6210は英創社WINCE工業制御ボードのイーサネットから高速WiFiインタフェースへの変換をサポートし、アプリケーションは標準WinSockプログラミングを通じて、無線通信機能を容易に実現することができる。SBC 850単板工制御機を利用して行うことができるCEプラットフォームWiFi通信の評価開発。

技術資料ETA 6210高速WiFi拡張モジュール使用マニュアル

　　小売価格ETA 6210：￥240／錠

ETA 6103は、億佰特社のE 103-W 01と沁恒社のCH 340 Tに基づいて設計された低コストシリアルWIFI変換miniPCIEインタフェース拡張回路基板である。このモジュールはすべてのESMARC 4.0以上の英創基板に適用することができ、ETA 303を介してminiPCieをUSBインタフェースに変換し、英創社のすべての埋め込み基板で使用することもできる。

ETA 6103は、TCPおよびUDPを含む最大5つのネットワーク接続をサポートするWinCE/Linuxシステムをサポートすることができる。英創社はETA 6103向けのドライバおよびアプリケーションの例を提供している。

技術資料ETA 6103低コストWiFi拡張モジュール使用マニュアル

　　小売価格ETA 6103：￥60／錠

ETA 303 MiniPCIE変換USBアダプタモジュール

4 G/3 G/2 Gモジュール

ETA 303正面

ETA 303背面

ユーザーが2 G/3 G/4 Gアプリケーションを迅速に評価するために、英創社は2 G/3 G/4 Gネットワークカード評価基板ETA 303を発売した。市販されている2 G/3 G/4 Gモジュールの多くはmini PCIeインタフェースを採用しており、通信インタフェースはUSBであり、ETA 303は実際にmini PCIeからUSBインタフェースへの中継ボードであり、必要な電源回路とSIMカードソケットを集積している。

ETA 303は設計時に実用と便利さの評価を両立させることを考慮しており、ETA 303の表面はSIMカードソケット、裏面はMini PCIeソケットで、3 Gモジュールを接続するために使用されている。ETA 303の左右両側は2列のピンであり、ユーザーは自分のアプリケーション基板を設計する際に、ETA 303は「大デバイス」として、ユーザー基板に直接挿して使用することができ、この2組のピンを通じて電気的接続と固定を提供する。ETA 303の原理図とPCBを同時に提供し、ユーザーはETA 303上の回路を直接自分のアプリケーション基板に設計することもできます。

技術資料ETA 303 MiniPCIE変換USBアダプタモジュール使用マニュアル

　　小売価格ETA 303：￥50／錠

標準的なminiPCieインタフェースの4 G/3 G/2 Gモジュールは、WinCE/Linuxシステムをサポートし、英創ESMARC基板に直接取り付けて使用することができ、ETA 303を介してUSBインタフェース方式に変換して使用することもできる。現在選択可能なモジュールのモデルは次のとおりです。

4G，ファーウェイME 909 S-821（全網通）、￥350／錠

4G，中興ME 3630（全網通）、￥350／錠

3G，ファーウェイMU 709 s（コネクテッドWCDMA）、￥220／錠

　　3G，中興MC 2716（テレコムCDMA 2000）、￥220／錠

　　2G，移遠M 26（移動、連結GPRS）、￥100／枚

（移遠M 26置換移遠M 35）

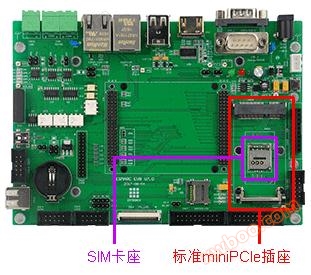

下図のように、4 G/3 G/2 GモジュールをESMARC基板のmini PCIeソケットに差し込み、SIMカードを装着すると、使用を評価することができます。
