一、CKX 6146 C-W∠45斜床デジタル制御旋盤（排刃ベルトエンドスタンド）-高配置参すうちひょう

CKX 6146 C-W（排刀帯尾座機）∠45斜床身長配置表
一、	主な技術パラメータ
シーケンス番号	プロジェクト名	単位	プロジェクトパラメータテーブル
※※	移動範囲
1、	最大ストローク（X/Z）	㎜	720/580
2、	最小設定単位（X/Z）	㎜	0.001
3、	速度移動（X/Z）	m/min	18/20（30/30オプション）
※※	加工範囲
４、	ベッド上の最大回転直径	㎜	Φ350
５、	最大加工直径ディスク/シャフト部品	㎜	Φ300/φ90
６、	最大棒径	㎜	Φ45
７、	最大加工外円長	㎜	420
※※	しゅじく
８、	主軸端部形式		A2-5
９、	スピンドルスルーホール直径		Φ56
１０、	スピンドル回転数段	レベル	なし
１１、	スピンドル回転数範囲	r.p.m	45-4500（設計時：理論6000-8000）
１２、	主軸中心の高さ	mm	50
※※	モーター台
1３、	メインモータパワー	kw	4/5.5（オプション）
14、	フィードモータ	kw	0.85/1.3/1.5（オプション）
※※	こうぐ
15、	ツールホルダの最大装填量	把	8本のナイフ
16、	外側の正方形カッターの寸法	㎜	20×20
17、	インナボアボーリング寸法	㎜	φ20
※※	テールベース
18、	テールテーパ		M14
19、	テールブッシュ		Φ70
20、	バックシートストローク	㎜	100
※※	その他
21、	位置決め精度	mm	0.005
22、	繰り返し位置決め精度（X/Z/Y）恒温下	㎜	0.003
23、	ベッド構造		45度
24、	総組立機の空量約	kw	9
25、	工作機械のネットウェイト	Kg	2600
26、	外形寸法（長さ×幅×高さ）	㎜	1800×1270×1600

二、CKX 6146 C-W∠45斜床デジタル制御旋盤（排刀帯尾座機）-高配置主な材料リスト

1、	スピンドルモータ	上海森力瑪/徳駆池4 KW周波数変換電機—（製品の加工要求に応じて、オプションで組み立てることができる）
	スピンドルコンバータ	T4-5.0GB
2、	スピンドルベアリング	日本原装NSKまたはドイツFAG精密段軸受-（製品加工要求に応じてオプション）
3、	数値制御システム	北京KND、台湾宝元、新代（注：日本三菱またはシナ科を選択可能）
4、	サーボシステム（ドライバ＋モータ）	日本安川0.85 KW/1.3 KW、マイシン1.3 KW/1.5 KW
5、	X、Z軸ボールネジ	台湾銀泰または上銀P 3級重荷重ボールネジ（φ25）
6、	X、Z軸直線ガイド	台湾銀泰または上銀P級重荷重直線ガイド
7、	X、Z軸軸受	日本原装NSKまたはドイツFAG精密段軸受-（製品加工要求に応じてオプション）
8、	ツールスタンド形式	はいしゅつしき
9、	ハイドロリックロータリシリンダ	台湾回転シリンダ
10、	ハイドロリックステーション	台湾変数オイルポンプ、油圧モータ、油圧電磁弁+空冷システム
11、	コンピュータ潤滑システム	河谷

三、CKX 6146 C-W∠45斜床デジタル制御旋盤（排刃ベルトエンドスタンド）-高配置

工作機械構造の特徴

工作機械構造の特徴Construction and feature of machine tool

■重負荷や連続切削に適しており、高精度で良質な表面粗さを長く保つことができます。

■高精度、高剛性、重荷重主軸。

主轴采用原装进口日本NSK或德国FAG P4级精密级主轴轴承

主軸の採用原装輸入日本NSKまたはドイツFAG P 4級精密級主軸軸受、工程計算分析を経て比較的に良い化のスパン配置を得て、独特な迷路式防水設計と放熱シート式主軸箱設計を配合して、より良い防水防塵効果を達成することができる。ハイテク潤滑技術及び高剛性スリーブ構造を引用して良好な安定性を示し、より大きな軸方向剛性、径方向剛性及び加工精度を確保することができる。専用主軸モータと輸入インバータを採用し、広範囲の自動無段速度調整を実現し、主軸全体を台湾のプーソン専門主軸メーカーが生産した。スピンドル軸受は前3後2配列である、より強い衝撃に耐えられる。主軸の設計回転速度は8000 rpm/minに達することができる。

■剛性がよく、操作、排屑が便利である。

高強度、ベッドは45°傾斜し、良質な鋳鉄樹脂砂造形を採用し、そして二次アニール処理を経て、鋳物の安定性を保証し、緊密型筋骨板構造、剛性が良く、耐震性が強い。大きなモップと刃物台を斜めに置くことで、工作機械の操作と排屑が便利になり、敷地面積が小さく、快適性が高い。

大拖板和刀架斜置，使得机床的操作和排屑都很方便，并且占地面积小，有很好的宜人性。

■高剛性、高精度、高速度の輸入台湾上銀または銀泰P級リニアレール、C 3精密ボールネジ、専用日本NSK/ドイツFAGネジ軸受。ワイヤロッドの両端は加工センターの両端によってプリドローされ、剛性がより高い。

高刚性、高精度、高速度的进口台湾上银或银泰P级线性滑轨，C3精密滚珠丝杆，专用日本NSK/德国FAG丝杆轴承。

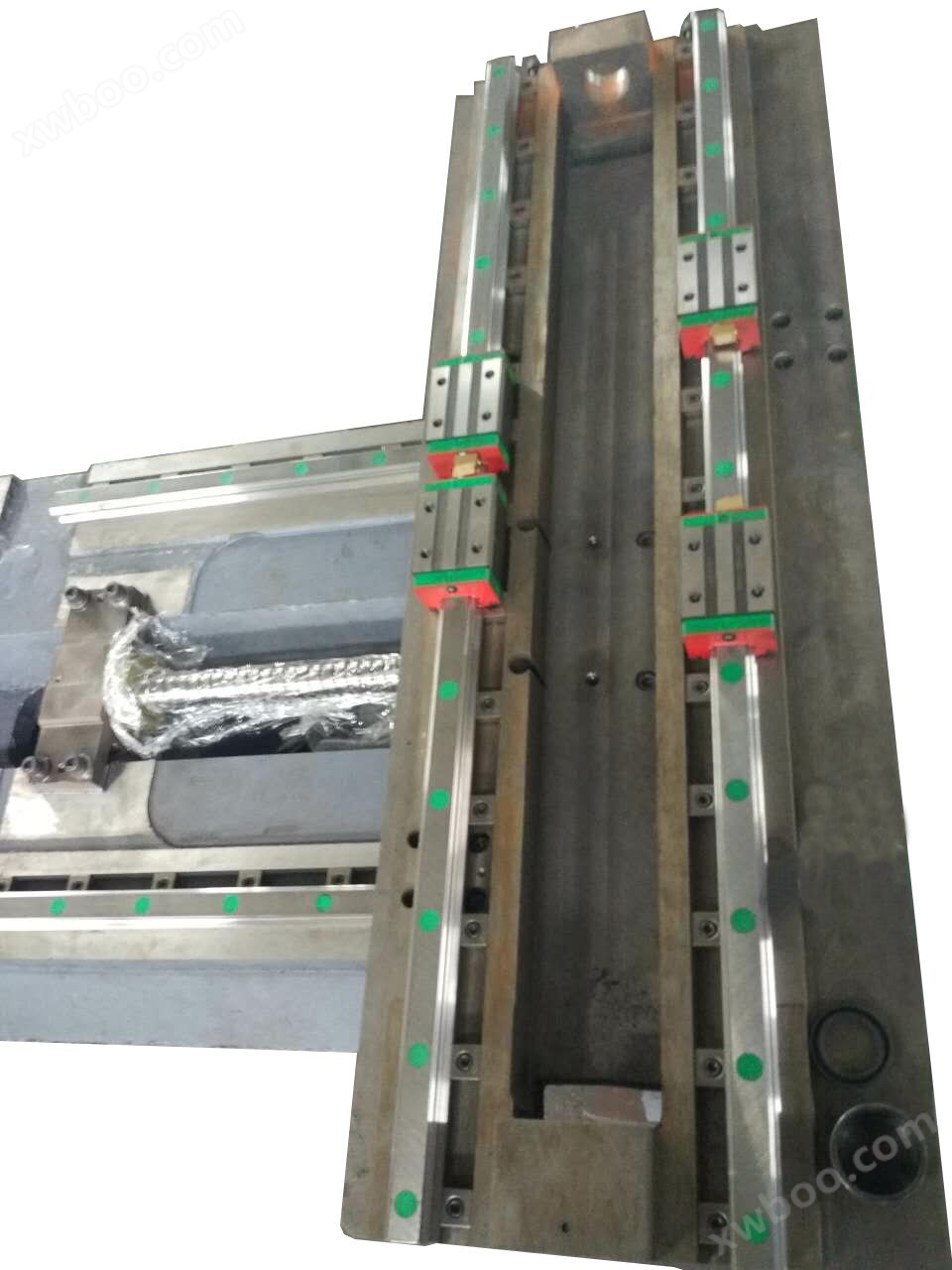

2軸伝動はサーボモータと精密ボールネジから弾性カップリングを介して直列に接続され、受力状況が良く、位置決め精度が高い。コンピュータ自動潤滑システムを搭載してリニアガイド及びボールネジを強制潤滑する。X軸及びZ軸は高剛性線形レールを採用し、レールとレールの間に計算して最適化されたスパンを取り、低抵抗、高剛性、高精度、変位速度は18-30 m/minに達することができ、作業効率を高め、加工時間を短縮する。

■ハイドロリックステーション台湾定量ポンプ、油圧モータ、電磁弁を採用し、空冷装置を取り付け、騒音が小さく、油温が低い。

液压站采用台湾定量泵、液压电机、电磁阀并加装风冷装置
